インストール

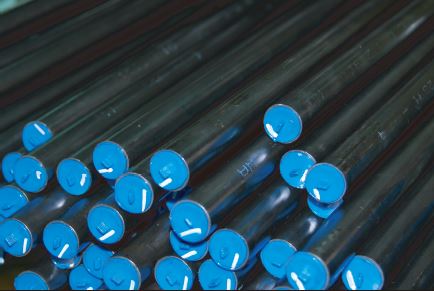

· 真空管の選択
冷間曲げ、フレア加工に適したチューブグレードを使用します。 継ぎ目のない精密鋼、材質 St 37.4/St 52.4/ANSI 316L の使用をお勧めします。 DIN 2391C (EN 10305) に準拠したチューブの外径および内径の公差。 DIN 2413 に従って計算された圧力。
· チューブの長さの決定
チューブの長さは、継手間の距離 (L) を測定することによって決定されます。 チューブ接続ごとに寸法 X を差し引く必要があります。
· チューブをカットする
チューブメーカーによるカット（配送に関連した欠陥の原因）。 チューブを直角に鋸で切ります。チューブの軸に対して 1/2 度の角度のずれは許容されます。 パイプカッターや切断ホイールは激しいバリや斜めカットの原因となりますので使用しないでください。 鋸盤/鋸盤を使用してください。
重要：
角張った鋸カットや不十分なバリ取りなど、チューブ端の形状エラーは、耐用年数と接続部のシール能力を低下させます。
· 適切なバリ取りと洗浄
内側と外側のバリを取り除き（最大 0、2 x 45 度）、きれいにします（トリガーを押して発射体を発射し、少なくとも 2 つの発射体を撃ち抜きます）。
· フランジをチューブにスライドさせます
フランジをチューブにスライドさせます。 スリーブがある場合はスリーブも取り付けます。
· チューブをフレアする
フランジ加工ピンに潤滑剤を塗布し、フレア加工機でチューブの端をフレア加工します。 フレアはチューブの軸に対して直角であり、チューブと同心でなければなりません。 不規則で偏心したフレアは、工具の欠陥または操作ミスを示しています。 完璧なフレアリングは、接続の耐用年数を長くするための前提条件です。
· フレアチューブを確認してください
フレアチューブの直径Daの寸法精度と不純物の有無を確認してください。各寸法は表を参照してください。
· Oリングが取り付けられています
潤滑剤を塗布した O リングを溝に慎重に取り付けます。 コーンの金属シール面が検査され、また、取り付け中に損傷が発生していないかどうか、O リングも検査されます。
· フィットインサートコーン
インサートコーンはプラスチックハンマーで叩き込まれます（必要な場合）。

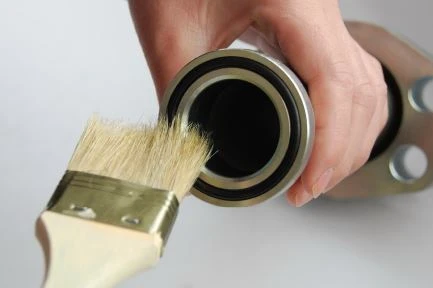

· グリースシール
ダウティシールには取り付け前にグリースが塗布されます。

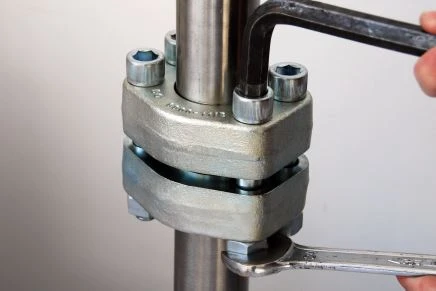

· ボルトを締めます
ボルト（ナット）はトルク（下記参照）に従って締め付けてください。 パスベースの締め付けは許可されません。 最大トルクに達するまで、複数のトルクステップで交差する方法 (1-2-3-4) でネジを締めてください。
